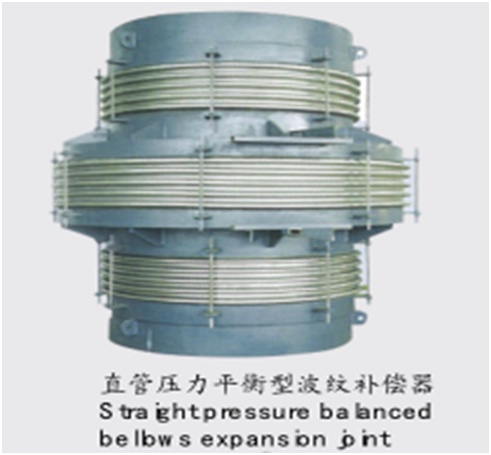

直管压力平衡型波纹补偿器

该种膨胀节由2个工作波纹管、一个平衡波纹管以及端板、平衡拉杆(或舌管)组成,其平衡波纹管的有效面积是工作波纹管有效面积的两倍,这样工作波纹管内压引起的向外侧的轴向推力通过平衡拉杆(或舌管)被平衡波纹管因内压引起的相反方向的推力所抵消,而无轴向推力输出,故管道设备不再承受内压轴向推力(盲板力),而只承受膨胀节位移时产生的刚度反力,因为与盲板力相比,刚度反力比盲板力小几十倍,所以,使设备和管路的固定变得简单可行,该类膨胀节只能吸收轴向位移。
