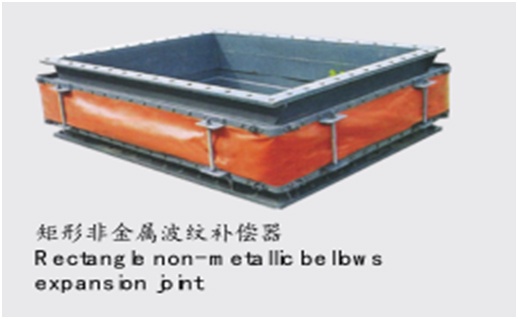

矩形非金属波纹补偿器

该类膨胀节主要应用于矩形截面的管道、容器设备上，如风机进出口管道、锅炉烟气管道以及表面冷凝器上，其特点是截面大、压力低，温度高。是良好的系统三维热补偿元件。

因矩形截面较大，总体刚度，强度较小，须设置加强件。此外，还应加导向结构，当a、b边长尺寸更大时，这种导向结构数量会更多，以保证膨胀节工作时活动自如，正确吸收热位移；如果是法兰联接，则沿法兰框架还须设置若干支撑件，用以支撑整个膨胀节的重量，形成一个活动框架，既提高整个膨胀节结构的刚性，稳定性和可靠性，又可减少波纹管的横向弯曲应力和挠度。在运输过程当中，为保证膨胀节的安全性，还须设置若干个装运保护支架（或拉杆），当膨胀节在现场安装完毕之后再予以拆除，保证膨胀节在工作环境下具有补偿位移的能力。
